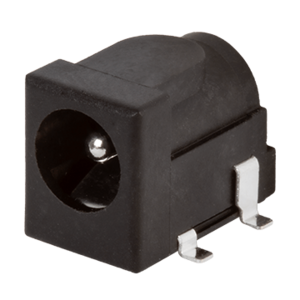

PJ-114AH-SMT-TR
PJ-114AH-SMT-TR
PJ-114AH-SMT-TRの別の画像

PJ-114AH-SMT-TR

2.0 x 6.4mm, 5.0A, 水平型, スルーホール, DC電源ジャック・コネクター

データシート

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 2
外形（mm） 6.4
挿入深度/長さ（mm） 9.4
マウント サーフェスマウント
定格電流 (A) 5
方向 水平型
定格電圧 (VDC) 20
導電体の数 3
シールド なし
外形寸法 LxWxH （mm） 14.7 x 9 x 11
