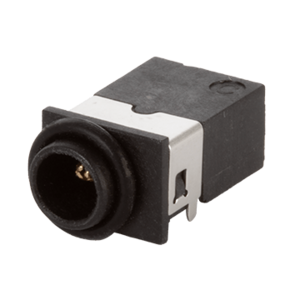

PJ-115DH-TR-X7
PJ-115DH-TR-X7
PJ-115DH-TR-X7の別の画像

PJ-115DH-TR-X7

1.3 x 3.8mm, 5.0A, 水平型, スルーホール, シールド, DC電源ジャック・コネクター, IPX7

データシート

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 1.3
外形（mm） 3.8
挿入深度/長さ（mm） 8.5
マウント スルーホール
定格電流 (A) 5
方向 水平型
定格電圧 (VDC) 30
導電体の数 3
シールド あり
IP定格 IPX7
外形寸法 LxWxH （mm） 10.5 x 7.85 x 6.2
