TB001-500シリーズ
TB001-500 シリーズ - 緑
TB001-500 シリーズ - オレンジ
TB001-500 シリーズ - 黄色
TB001-500 シリーズ - グレー
TB001-500 シリーズ - 黒

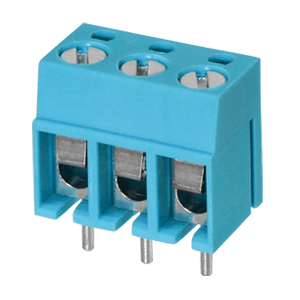

TB001-500シリーズ

2～24ポール数, ネジタイプ, 水平型, 5.0ピッチ, 22～12（AWG）, 端子ブロックコネクター

データシート

特長

インターロッキング
ULおよびCEの安全認証取得

オプション

2～24 ポール数
複数カラーのオプション

仕様

タイプ 説明
選択する
方向 水平型
ピッチ (mm) 5
UL 電流定格（A） 15
UL 電圧定格（VDC） 300
IEC 電流定格（A） 24
IEC 電圧定格（VDC） 250
ワイヤゲージ（AWG） 22～12
動作温度（°C） -40 ～ 105
寸法 W×H（mm） 9 x 12.5
寸法 W×H (in) 0.354 x 0.492
シリーズ TB001-500

その他のリソース

パーツのカスタマイズ

構成部品番号

販売代理店を探す
