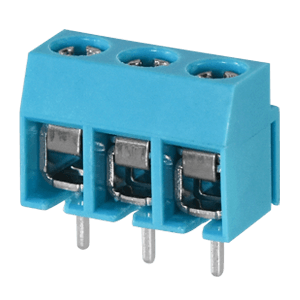

TB003-500シリーズ
TB003-500 - 緑
TB003-500 - オレンジ
TB003-500 - 黄色
TB003-500 - グレー
TB003-500 - 黒

TB003-500シリーズ

2～24ポール数, ネジタイプ, 水平型, 5.0ピッチ, 26～14（AWG）, 端子ブロックコネクター

データシート

特長

インターロッキング
ULおよびCEの安全認証取得

オプション

2～24 ポール数
複数カラーのオプション

仕様

タイプ 説明
選択する
方向 水平型
ピッチ (mm) 5
UL 電流定格（A） 10
UL 電圧定格（VDC） 300
IEC 電流定格（A） 18
IEC 電圧定格（VDC） 250
ワイヤゲージ（AWG） 26～14
動作温度（°C） -40 ～ 105
寸法 W×H（mm） 7.8 x 10.3
寸法 W×H (in) 0.307 x 0.405
シリーズ TB003-500
