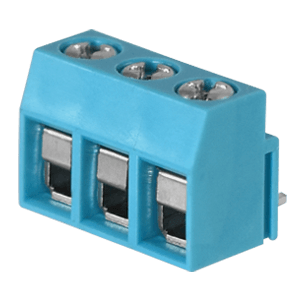

TB003V-500シリーズ
TB003V-500シリーズの別の画像
TB003V-500 シリーズ - 緑
TB003V-500 シリーズ - オレンジ
TB003V-500 シリーズ - 黄色
TB003V-500 シリーズ - グレー
TB003V-500 シリーズ - 黒

TB003V-500シリーズ

2～24ポール数, ネジタイプ, 垂直型, 5.0ピッチ, 26～14（AWG）, 端子ブロックコネクター

データシート

特長

インターロッキング
ULおよびCEの安全認証取得

オプション

2～24 ポール数
複数カラーのオプション

仕様

タイプ 説明
選択する
方向 垂直型
ピッチ (mm) 5
UL 電流定格（A） 10
UL 電圧定格（VDC） 300
IEC 電流定格（A） 18
IEC 電圧定格（VDC） 250
ワイヤゲージ（AWG） 26～14
動作温度（°C） -40 ～ 105
寸法 W×H（mm） 10.3 x 7.8
寸法 W×H (in) 0.405 x 0.307
シリーズ TB003V-500
