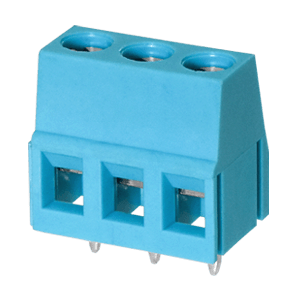

TB004-750シリーズ

2～24ポール数, ネジタイプ, 水平型, 7.50 mmピッチ, 24～12（AWG）, 端子ブロックコネクター

データシート

特長

インターロッキング
ULおよびCEの安全認証取得

オプション

2～24 ポール数
複数カラーのオプション

仕様

タイプ 説明
選択する
ネジタイプ 溝付き
コネクターの種類 レセプタクル
方向 水平型
ピッチ (mm) 7.5
ワイヤゲージ（AWG） 24～12
寸法 W×H (in) 0.4 x 0.55
寸法 W×H（mm） 10.2 x 14.1
UL 電流定格（A） 16
UL 電圧定格（VDC） 300
IEC 電流定格（A） 18
IEC 電圧定格（VDC） 450
