TBDR-07-15-GY
TBDR-07-15-GY
TBDR-07-15-GYの別の画像

TBDR-07-15-GY

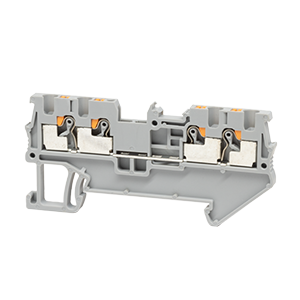

1.5 mm²のワイヤーサイズ, UL94 V-0, グレー, DINレール端子ブロック

データシート

仕様

タイプ 説明
選択する
コネクターの種類 プッシュイン・スプリング
終端スタイル フィードスルー
IEC 電流定格（A） 17.5
絶縁抵抗（mΩ@500Vdc） 500
UL 電流定格（A） 15
周波数（V） 3000
IEC 電圧定格（VDC） 500
UL 電圧定格（VDC） 300
サージ電圧(V) 6000
電圧降下（mV） 3.2
ワイヤゲージ（AWG） 26～14
ストリッピング長（mm） 8～10
ポジション数 4
材料 UL94 V-0
ワイヤーサイズ（mm²） 1.5
動作温度（°C） -40 ～ 105
