TBDR-11-25-GY
TBDR-11-25-GY
TBDR-11-25-GYの別の画像

TBDR-11-25-GY

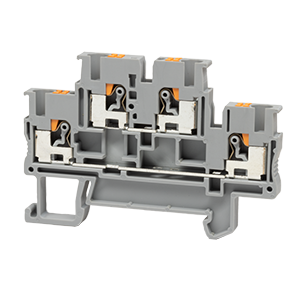

2.5 mm²のワイヤーサイズ, UL94 V-0, グレー, DINレール端子ブロック

データシート

仕様

タイプ 説明
選択する
コネクターの種類 プッシュイン・スプリング
終端スタイル フィードスルー
IEC 電流定格（A） 22
絶縁抵抗（mΩ@500Vdc） 500
UL 電流定格（A） 20
周波数（V） 3000
IEC 電圧定格（VDC） 500
UL 電圧定格（VDC） 300
サージ電圧(V) 6000
電圧降下（mV） 3.2
ワイヤゲージ（AWG） 26～12
ストリッピング長（mm） 10～12
ポジション数 4
材料 UL94 V-0
ワイヤーサイズ（mm²） 2.5
動作温度（°C） -40 ～ 105
