TBL-0015-750シリーズ
TBL-0015-750シリーズ
TBL-0015-750の別の画像
TBL-0015-750シリーズの別の画像
TBL-0015-750シリーズの別の画像
TBL-0015-750シリーズの別の画像
TBL-0015-750シリーズの別の画像
TBL-0015-750シリーズの別の画像
TBL-0015-750シリーズの別の画像
TBL-0015-750シリーズの別の画像
TBL-0015-750シリーズの別の画像
TBL-0015-750シリーズの別の画像

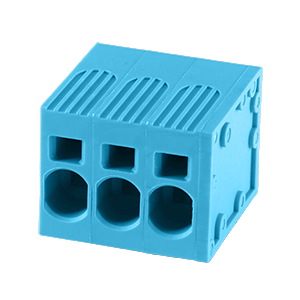

TBL-0015-750シリーズ

1～6のポール数, ネジなし, 水平型, 7.50ピッチ, 24～8（AWG）, 端子ブロックコネクター

データシート

仕様

タイプ 説明
選択する
コネクターの種類 レセプタクル
方向 水平型
ピッチ (mm) 7.5
ワイヤゲージ（AWG） 24～8
動作温度（°C） -40 ～ 105
寸法 W×H (in) 0.95 x 0.38
寸法 W×H（mm） 24.15 x 19.6
UL 電流定格（A） 40
UL 電圧定格（VDC） 600
IEC 電流定格（A） 41
IEC 電圧定格（VDC） 800
シリーズ TBL-0015-750
