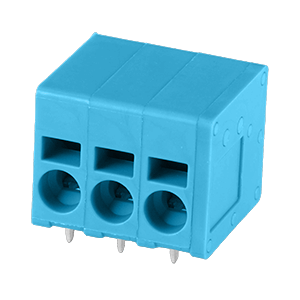

TBL-0021-500
TBL-0021-500
TBL-0021-500-BEの別の画像
TBL-0021-500の別の画像
TBL-0021-500シリーズの別の画像

TBL-0021-500シリーズ

2～10ポール, 14～16ポール, 20ポールと21ポール, ネジなし, 水平型, 5.0ピッチ, 24～12（AWG）, 端子ブロックコネクター

データシート

仕様

タイプ 説明
選択する
コネクターの種類 レセプタクル
方向 水平型
ピッチ (mm) 5
ワイヤゲージ（AWG） 24～12
動作温度（°C） -40 ～ 105
寸法 W×H (in) 0.57 x 0.53
寸法 W×H（mm） 14.4 x 13.5
UL 電流定格（A） 20
UL 電圧定格（VDC） 300
IEC 電流定格（A） 24
IEC 電圧定格（VDC） 250
シリーズ TBL-0021-500
