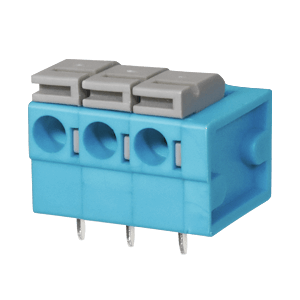

TBL004-508シリーズ
TBL004-508シリーズ
TBL004-508シリーズ緑
TBL004-508 シリーズ オレンジ
TBL004-508 シリーズ 黄色
TBL004-508 シリーズ グレー
TBL004-508 シリーズ 黒

TBL004-508シリーズ

2～24ポール数, ネジなし, 水平型, 5.08ピッチ, 24～14（AWG）, 端子ブロックコネクター

データシート

特長

インターロッキング
ULの安全認証取得

オプション

2～24 ポール数
複数カラーのオプション

仕様

タイプ 説明
選択する
方向 水平型
ピッチ (mm) 5.08
UL 電流定格（A） 10
UL 電圧定格（VDC） 300
IEC 電流定格（A） 15
IEC 電圧定格（VDC） 320
ワイヤゲージ（AWG） 24～14
動作温度（°C） -40 ～ 105
寸法 W×H（mm） 15.83 x 16.3
寸法 W×H (in) 0.62 x 0.64
シリーズ TBL004-508
