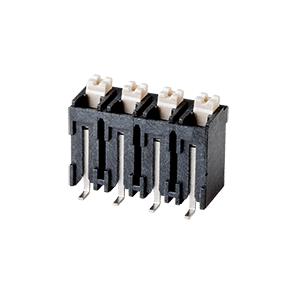

TBLH12V-508シリーズ
TBLH12V-508シリーズ
TBLH12V-508-04BKの別の画像
TBLH12V-508-05BKの別の画像
TBLH12V-508-05BKの別の画像
TBLH12V-508-06BKの別の画像
TBLH12V-508-06BKの別の画像
TBLH12V-508-02BKの別の画像
TBLH12V-508-02BKの別の画像

TBLH12V-508シリーズ

2～12ポール数, ネジなし, 垂直型, 5.08ピッチ, 24～16（AWG）, 端子ブロックコネクター

データシート

仕様

タイプ 説明
選択する
方向 垂直型
ピッチ (mm) 5.08
ワイヤゲージ（AWG） 24～16
動作温度（°C） -40 ～ 130
寸法 W×H (in) 0.33 x 0.56
寸法 W×H（mm） 8.5 x 14.2
UL 電流定格（A） 10
UL 電圧定格（VDC） 300
IEC 電流定格（A） 17.5
IEC 電圧定格（VDC） 250
シリーズ TBLH12V-508
