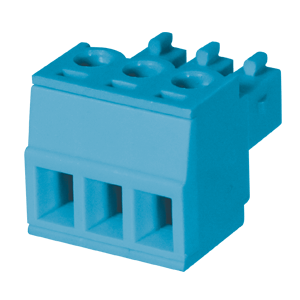

TBP02P1-381シリーズ
TBP02P1-381シリーズ
TBP02P1-381シリーズの別の画像
TBP02P1-381 シリーズ - 緑
TBP02P1-381 シリーズ - オレンジ
TBP02P1-381 シリーズ - 黄色
TBP02P1-381 シリーズ - グレー
TBP02P1-381 シリーズ - 黒

TBP02P1-381シリーズ

2～24ポール数, プラグイン, 180度の挿入角, 3.81ピッチ, 28～16（AWG）, 端子ブロックコネクター

データシート

特長

インターロッキング
ULおよびCEの安全認証取得

オプション

2～24 ポール数
複数カラーのオプション

仕様

タイプ 説明
選択する
コネクターの種類 プラグ
方向 180°
ピッチ (mm) 3.81
UL 電流定格（A） 8
UL 電圧定格（VDC） 300
IEC 電流定格（A） 7
IEC 電圧定格（VDC） 250
ワイヤゲージ（AWG） 26～16
動作温度（°C） -40 ～ 105
寸法 W×H（mm） 11.2 x 15.5
寸法 W×H (in) 0.441 x 0.61
シリーズ TBP02P1-381

その他のリソース

コネクタ嵌合ガイド

パーツのカスタマイズ

構成部品番号

販売代理店を探す
