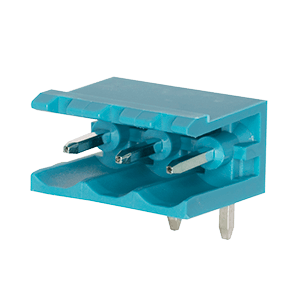

TBP04R1-500シリーズ
TBP04R1-500シリーズ
TBP04R1-500シリーズの別の画像、グリーン
TBP04R1-500シリーズの別の画像、グリーン

TBP04R1-500シリーズ

2～24ポール数, プラグイン, レセプタクル, 水平型, 5.0ピッチ, 端子ブロックコネクター

データシート

特長

ULおよびCEの安全認証取得

オプション

2～24 ポール数

仕様

タイプ 説明
選択する
コネクターの種類 レセプタクル
方向 水平型
ピッチ (mm) 5
UL 電流定格（A） 15
UL 電圧定格（VDC） 300
IEC 電流定格（A） 10
IEC 電圧定格（VDC） 400
動作温度（°C） -40 ～ 105
寸法 W×H（mm） 12 x 11.8
寸法 W×H (in) 0.47 x 0.46
シリーズ TBP04R1-500

その他のリソース

コネクタ嵌合ガイド

パーツのカスタマイズ

構成部品番号

販売代理店を探す
