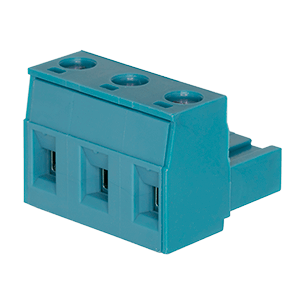

TBP05P1-762シリーズ
TBP05P1-762シリーズ
TBP05P1-762シリーズの別の画像、グリーン
TBP05P1-762シリーズの別の画像、グリーン

TBP05P1-762シリーズ

2～24ポール数, プラグイン, 垂直型, 7.62ピッチ, 28～12（AWG）, 端子ブロックコネクター

データシート

特長

ULおよびCEの安全認証取得

オプション

2～24 ポール数

仕様

タイプ 説明
選択する
コネクターの種類 プラグ
方向 180°
ピッチ (mm) 7.62
UL 電流定格（A） 15
UL 電圧定格（VDC） 300
IEC 電流定格（A） 10
IEC 電圧定格（VDC） 1000
ワイヤゲージ（AWG） 28～12
動作温度（°C） -40 ～ 105
寸法 W×H（mm） 15.05 x 18.1
寸法 W×H (in) 0.59 x 0.71
シリーズ TBP05P1-762

その他のリソース

コネクタ嵌合ガイド

パーツのカスタマイズ

構成部品番号

販売代理店を探す
