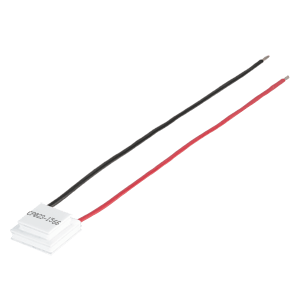

CP023-1566

15 x 15 x 6.6mm, リード付き2.3A入力, マルチステージペルチェ（TEC）モジュール

CP023-1566は、101°Cの高い温度デルタを達成するために2ユニットがスタックされた、2.3Aのマルチステージ・ペルチェモジュールです。この熱電モジュールは、強制空冷を利用できない冷凍環境や密閉型環境、高密度、高電力の医療および産業アプリケーションに最適です。

データシート

特長

2段階TECモジュール
シリコンシール済み
広いΔTmax
精密な温度制御
ソリッドステート構造

仕様

タイプ 説明
選択する
Imax （A） 2.3
Vmax （V） 4
Qmax （Th=27°C） （W） 3.9
Qmax （Th=50°C） （W） 4.3
ΔTmax （Th=27°C） 91
ΔTmax （Th=50°C） 101
抵抗（Th=27°C）（オーム±10%） 1.45
抵抗（Th=50°C）（オーム±10%） 1.6
外形寸法 LxWxH （mm） 15 x 15 x 6.6
