CP100-4068

CP100-4068

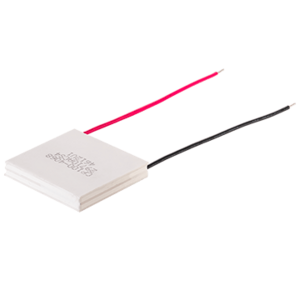

40.5 x 40 x 6.8mm, リード付き10A入力, マルチステージ ペルチェ（TEC）モジュール

CP100-4068は10 Aの高性能、マルチステージ型ペルチェ・モジュールで、2つのモジュールが積み重ねられており、93°Cの高い温度差を達成します。このモデルには、Same Skyの革新的なarcTEC™構造が統合されており、温度制御の改善を図りながら熱サイクル条件下での信頼性を劇的に向上させます。

データシート

特長

arcTEC構造
シリコンシール済み
広いΔTmax
デュアルステージモジュール
精密な温度制御
ソリッドステート構造

仕様

タイプ 説明
選択する
Imax （A） 10
Vmax （V） 25.6
Qmax （Th=27°C） （W） 99
Qmax （Th=50°C） （W） 109
ΔTmax （Th=27°C） 83
ΔTmax （Th=50°C） 93
抵抗 （オーム± 10%） 2.3
外形寸法 LxWxH （mm） 40.5 x 40 x 6.8
シリーズ CP100
