CP039-4036

CP039-4036

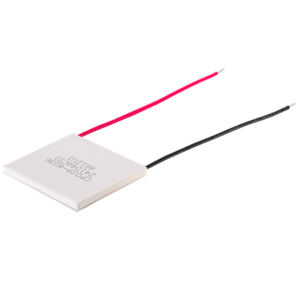

40 x 40 x 3.6mm, リード付き3.9A入力, ペルチェ（TEC）モジュール

The CP039-4036 is a 3.9 A high-performance, single-stage Peltier module featuring a high temperature delta of 77°C. このモデルには、Same Skyの革新的なarcTEC™構造が統合されており、温度制御の改善を図りながら熱サイクル条件下での信頼性を劇的に向上させます。

データシート

特長

arcTEC構造
シリコン絶縁
広いΔTmax
薄型
精密な温度制御
ソリッドステート構造

仕様

タイプ 説明
選択する
Imax （A） 3.9
Vmax （V） 29.8
Qmax （Th=27°C） （W） 66.8
Qmax （Th=50°C） （W） 73.5
ΔTmax （Th=27°C） 70
ΔTmax （Th=50°C） 77
外形寸法 LxWxH （mm） 40 x 40 x 3.6
シリーズ CP039
抵抗 （オーム± 10%） 5.7
