CP050-4040

CP050-4040

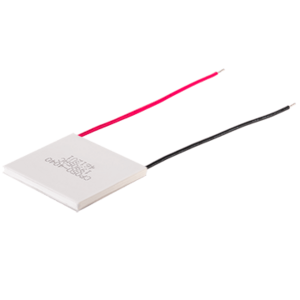

40 x 40 x 4mm, リード付き4A入力, ペルチェ（TEC）モジュール

CP050-4040は5 Aの高性能、シングルステージ型ペルチェ・モジュールで、75°Cの高い温度差が特長です。このモデルには、Same Skyの革新的なarcTEC™構造が統合されており、温度制御の改善を図りながら熱サイクル条件下での信頼性を劇的に向上させます。

データシート

特長

arcTEC構造
シリコンシール済み
広いΔTmax
薄型
精密な温度制御
ソリッドステート構造

仕様

タイプ 説明
選択する
Imax （A） 5
Vmax （V） 24.1
Qmax （Th=27°C） （W） 64.5
Qmax （Th=50°C） （W） 70.9
ΔTmax （Th=27°C） 68
ΔTmax （Th=50°C） 75
外形寸法 LxWxH （mm） 40 x 40 x 4
シリーズ CP050
抵抗 （オーム± 10%） 3.62
