CP060-22225
CP060-22225
CP060-22225の別の画像

CP060-22225

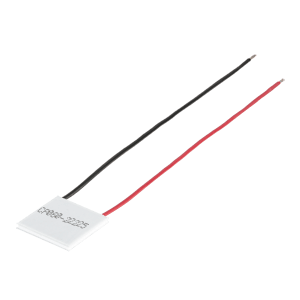

22.4 x 22.4 x 2.25mm, リード付き6A入力, ペルチェ（TEC）モジュール

データシート

仕様

タイプ 説明
選択する
Imax （A） 6
Vmax （V） 9.4
Qmax （Th=27°C） （W） 33.4
Qmax （Th=50°C） （W） 36.9
ΔTmax （Th=27°C） 70
ΔTmax （Th=50°C） 79
抵抗（Th=27°C）（オーム±10%） 1.13
抵抗（Th=50°C）（オーム±10%） 1.21
外形寸法 LxWxH （mm） 22.4 x 22.4 x 2.25
