CP060-357641

CP060-357641

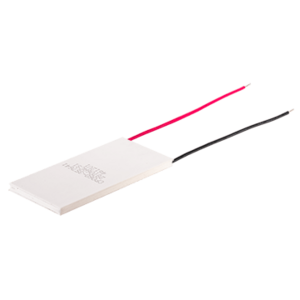

76 x 35 x 4.1mm, リード付き6A入力, ペルチェ（TEC）モジュール

The CP060-357641 is a 6 A high-performance, single-stage Peltier module featuring a high temperature delta of 75°C. このモデルには、Same Skyの革新的なarcTEC™構造が統合されており、温度制御の改善を図りながら熱サイクル条件下での信頼性を劇的に向上させます。

データシート

特長

arcTEC構造
Silicone sealed
広いΔTmax
薄型
精密な温度制御
ソリッドステート構造

仕様

タイプ 説明
選択する
Imax （A） 6
Vmax （V） 34.8
Qmax （Th=27°C） （W） 116
Qmax （Th=50°C） （W） 134
ΔTmax （Th=27°C） 68
ΔTmax （Th=50°C） 75
外形寸法 LxWxH （mm） 76 x 35 x 4.1
シリーズ CP060
抵抗 （オーム± 10%） 4.6
