CP085-1540375

CP085-1540375

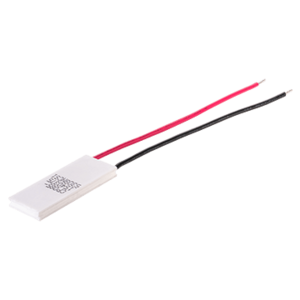

40 x 15 x 3.75mm, リード付き8.5A入力, ペルチェ（TEC）モジュール

データシート

特長

シリコン絶縁
広いΔTmax
薄型
精密な温度制御
ソリッドステート構造

仕様

タイプ 説明
選択する
Imax （A） 8.5
Vmax （V） 6.4
Qmax （Th=27°C） （W） 31
Qmax （Th=50°C） （W） 35
ΔTmax （Th=27°C） 68
ΔTmax （Th=50°C） 75
外形寸法 LxWxH （mm） 40 x 15 x 3.75
シリーズ CP085
抵抗 （オーム± 10%） 0.63
