CP100-204034
CP100-204034
CP100-204034の別の画像

CP100-204034

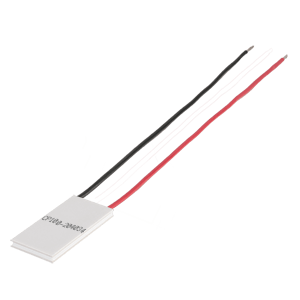

40 x 20 x 3.4mm, リード付き8.5A入力, ペルチェ（TEC）モジュール

データシート

仕様

タイプ 説明
選択する
Imax （A） 10
Vmax （V） 9.4
Qmax （Th=27°C） （W） 54.9
Qmax （Th=50°C） （W） 59.4
ΔTmax （Th=27°C） 70
ΔTmax （Th=50°C） 79
抵抗（Th=27°C）（オーム±10%） 0.63
抵抗（Th=50°C）（オーム±10%） 0.69
外形寸法 LxWxH （mm） 40 x 20 x 3.4
