CP115-6251

CP115-6251

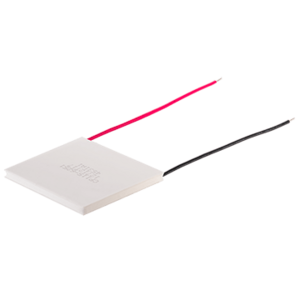

62 x 62 x 5.1mm, リード付き11.5A入力, ペルチェ（TEC）モジュール

The CP115-6251 is an 11.5 A high-performance, single-stage Peltier module featuring a high temperature delta of 75°C. このモデルには、Same Skyの革新的なarcTEC™構造が統合されており、温度制御の改善を図りながら熱サイクル条件下での信頼性を劇的に向上させます。

データシート

特長

arcTEC構造
Silicone sealed
広いΔTmax
Dual stage module
精密な温度制御
ソリッドステート構造

仕様

タイプ 説明
選択する
Imax （A） 11.5
Vmax （V） 14
Qmax （Th=27°C） （W） 104
Qmax （Th=50°C） （W） 114
ΔTmax （Th=27°C） 68
ΔTmax （Th=50°C） 75
外形寸法 LxWxH （mm） 62 x 62 x 5.1
シリーズ CP115
抵抗 （オーム± 10%） 1.04
