CP147660-195
CP147660-195
CP147660-195
CP147660-236P

CP147660-195

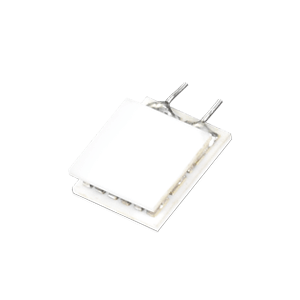

7.6 x 6.0 x 1.95mm, リード付き1.4A入力, ペルチェ（TEC）モジュール

CP14-Mシリーズは、7.6mm x 6mmの小型パッケージと1.95mmという低プロファイルを持つ、1.4Aのマイクロペルチェモジュールです。77°Cの温度デルタ、正確な温度制御、信頼性の高いソリッドステート構造を特徴とするこれらのマイクロ熱電気モジュールは、強制空冷がオプションではない、スペースに制約のあるさまざまなアプリケーションに最適です。

データシート

仕様

タイプ 説明
選択する
抵抗 （オーム± 10%） 1.17
Imax （A） 1.4
Vmax （V） 2
Qmax （Th=27°C） （W） 1.6
Qmax （Th=50°C） （W） 1.7
ΔTmax （Th=27°C） 70
ΔTmax （Th=50°C） 77
外形寸法 LxWxH （mm） 7.6 x 6 x 1.95
シリーズ CP14-M
