CP200シリーズ

CP200543636

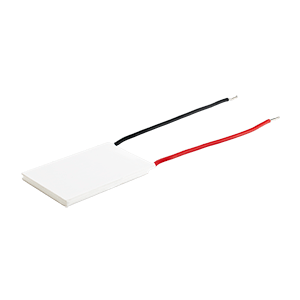

54 x 36 x 3.6mm, リード付き20A入力, ペルチェ（TEC）モジュール

CP200シリーズは、薄型で最高77°Cの高い動作範囲を特長とする、20 Aの高性能ペルチェ・モジュールです。この熱電モジュールは、強制空冷を利用できない冷凍環境や密閉型環境、高密度、高電力の医療および産業アプリケーションに最適です。このモデルには、Same Skyの革新的なarcTEC™構造が統合されており、温度制御の改善を図りながら熱サイクル条件下での信頼性を劇的に向上させます。

データシート

特長

高い熱サイクルにも対応する優れた信頼性
より優れた放熱性能
Silicone sealed
広いΔTmax
薄型
精密な温度制御
ソリッドステート構造
arcTEC構造

仕様

タイプ 説明
選択する
抵抗 （オーム± 10%） 0.33
Imax （A） 20
Vmax （V） 8.5
Qmax （Th=27°C） （W） 96
Qmax （Th=50°C） （W） 105
ΔTmax （Th=27°C） 70
ΔTmax （Th=50°C） 77
外形寸法 LxWxH （mm） 54 x 36 x 3.6
シリーズ CP200
