CP85138

CP85138

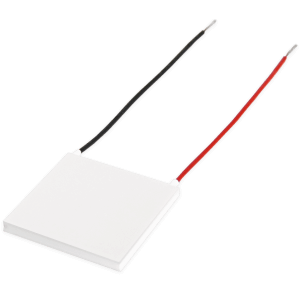

15 x 15 x 3.74mm, リード付き8.5A入力, ペルチェ（TEC）モジュール

データシート

仕様

タイプ 説明
選択する
抵抗 （オーム± 10%） 0.2
Imax （A） 8.5
Vmax （V） 2.1
Qmax （Th=27°C） （W） 10
ΔTmax （Th=27°C） 68
Qmax （Th=50°C） （W） 11.1
ΔTmax （Th=50°C） 75
外形寸法 LxWxH （mm） 15 x 15 x 3.74
シリーズ CP805
