CP85301535

CP85301535

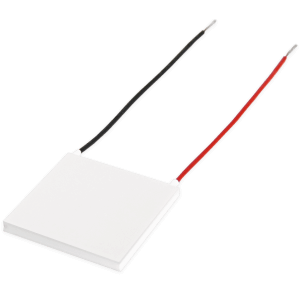

30 x 15 x 3.5mm, リード付き8.5A入力, ペルチェ（TEC）モジュール

データシート

仕様

タイプ 説明
選択する
抵抗 （オーム± 10%） 0.41
Imax （A） 8.5
Vmax （V） 4.2
Qmax （Th=27°C） （W） 20
Qmax （Th=50°C） （W） 22.3
外形寸法 LxWxH （mm） 30 x 15 x 3.5
ΔTmax （Th=27°C） 68
ΔTmax （Th=50°C） 75
シリーズ CP85
