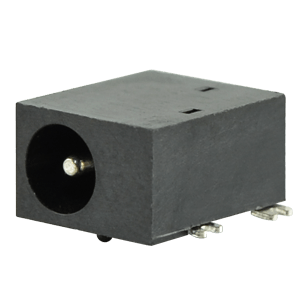

PJ-014CH-SMT-TR
PJ-014CH-SMT側面図
PJ-014CH-SMT背面図

PJ-014CH-SMT-TR

1.0 x 3.9mm, 3.5A, 水平型, サーフェイスマウント（SMT）, DC電源ジャック・コネクター

データシート

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 1
外形（mm） 3.9
挿入深度/長さ（mm） 5.9
マウント サーフェスマウント
方向 水平型
定格電圧 (VDC) 24
定格電流 (A) 3.5
導電体の数 2
内部スイッチ 1
シールド なし
外形寸法 LxWxH （mm） 9.3 x 8 x 5.2
