MPB04シリーズ
MPB04シリーズ
MPB04 シリーズ、黒色キャップ付き
MPB04 シリーズ、赤色キャップ付き
MPB04 シリーズ、白色キャップ付き

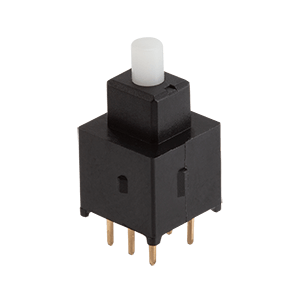

MPB04-2C54-S-CAP-R-D

DPDT, スルーホール, 5.4 mmプッシュ, オン-(オン), ストレート端子, 2.54 mmピッチ, 赤キャップ, プッシュボタンスイッチ

データシート

仕様

タイプ 説明
選択する
回路 DPDT
極 ダブル
スイッチ機能 オン-(オン)
プッシュ長(mm) 5.4
マウント スルーホール
ピッチ (mm) 2.54
キャップスタイル 赤
終端 ストレート
電流定格(mA) 14
操作力(gf) 352 ± 100
定格電圧 (VDC) 28
ウォッシャブル なし
外形寸法LxWxH（インチ） 0.35 x 0.35 x 0.73
外形寸法 LxWxH （mm） 9 x 9 x 18.5
シリーズ MPB04
接触抵抗（mΩ） 50
絶縁抵抗（mΩ@500Vdc） 500
スイッチタイプ プッシュボタン
耐電圧（1分間のVAC） 500
