SLW-116641-3A-RA-S-D
SLW-116641-3A-RA-S-D
SLW-116641-3A-RA-S-Dの別の画像

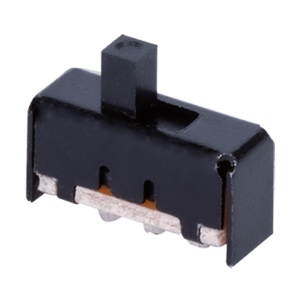

SLW-116641-3A-RA-S-D

11.6 x 6 x 4.1 mm; 3 mm 突起型スライドアクチュエータ; ライトアングル; スルーホール; スライドスイッチ

データシート

仕様

タイプ 説明
選択する
スイッチタイプ スライドスイッチ
アクチュエータのレベル 隆起型
アクチュエータ高（mm） 3
アクチュエータの種類 スライド
アクチュエーターの色 黒
回路 SPDT
スイッチ機能 オン-オン
コンタクトタイミング 短絡
ピッチ (mm) 2.5
定格電圧 (VDC) 50
電流定格(mA) 300
マウント スルーホール
終端 PCピン
方向 水平型
外形寸法LxWxH（インチ） 0.457 x 6 x 0.161
動作温度（°C） -20 ～ 70
外形寸法 LxWxH （mm） 11.6 x 6 x 4.1
