SLW-141165-3A-N-D
SLW-141165-3A-N-D
SLW-141165-3A-N-Dの別の画像

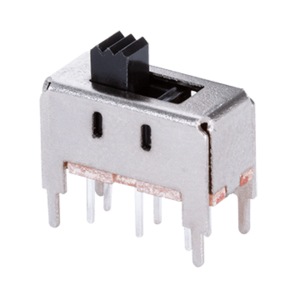

SLW-141165-3A-N-D

14.2 x 11.4 x 6.7mm, 3 mm隆起型スライド式アクチュエータ, スルーホール, スライドスイッチ

データシート

仕様

タイプ 説明
選択する
スイッチタイプ スライドスイッチ
アクチュエータのレベル 隆起型
アクチュエータ高（mm） 3
アクチュエータの種類 スライド
アクチュエーターの色 黒
回路 DPDT
コンタクトタイミング 非短絡
スイッチ機能 オン-オン
定格電圧 (VDC) 50
ピッチ (mm) 4
電流定格(mA) 300
マウント スルーホール
終端 PCピン
動作温度（°C） -20 ～ 70
方向 垂直型
外形寸法LxWxH（インチ） 0.59 x 11.4 x 0.282
外形寸法 LxWxH （mm） 14.2 x 11.4 x 6.7
