TS02シリーズ
TS02シリーズ
TS02-66-73-BK-100-SCR-D
TS02-66-153-BK-100-LCR-D
TS02-66-153-BK-100-SCR-D
TS02-66-95-BK-100-LCR-D
TS02シリーズの別の画像

TS02-66-130-BK-100-SCR-D

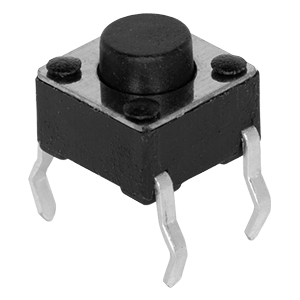

6 x 6 mm; 13 mm PCBからのアクチュエータ高さ; 100 gf; ブラック; ショートクリンプ; スルーホール; SPST; タクタイルスイッチ

データシート

仕様

タイプ 説明
選択する
スイッチタイプ 触感
回路 SPST
PCBからのアクチュエータの高さ（mm） 13
アクチュエータ移動量（mm） 0.25
定格電圧 (VDC) 12
電流定格(mA) 50
接触抵抗（mΩ） 100
絶縁抵抗（mΩ@100Vdc） 100
操作力(gf) 100 ± 30
耐電圧（1分間のVAC） 250
マウント スルーホール
ライフサイクル 100000
終端 ショート圧着
方向 垂直型
イルミネーション なし
イルミネーションの色 なし
動作温度（°C） -30 ～ 80
シリーズ TS02
