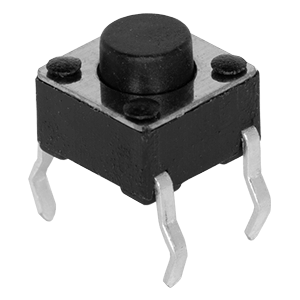

TS02-66-153-BK-160-SCR-D

TS02-66-153-BK-160-SCR-D

6 x 6mm, アクチュエータの高さ：PCBから15.3 mm, 160gf, 黒, ショート圧着, スルーホール, SPST, 触覚スイッチ

データシート

仕様

タイプ 説明
選択する
回路 SPST
マウント スルーホール
PCBからのアクチュエータの高さ（mm） 15.3
定格電圧 (VDC) 12
アクチュエータ移動量（mm） 0.25
操作力(gf) 160 ± 50
電流定格(mA) 50
接触抵抗（mΩ） 100
絶縁抵抗（mΩ@100Vdc） 100
ライフサイクル 80000
終端 ショート圧着
方向 垂直型
動作温度（°C） -30 ～ 80
IP定格 IP定格なし
スイッチタイプ 触感
耐電圧（1分間のVAC） 250
イルミネーション なし
イルミネーションの色 なし
シリーズ TS02
