TS13シリーズ
TS13シリーズ
TS13シリーズの別の画像

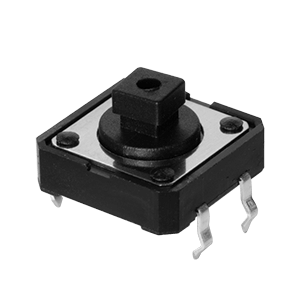

TS13-1212-73-BK-260-D

12 x 12mm, アクチュエータの高さ：PCBから7.3 mm, 260gf, 黒, スルーホール, SPST, 触覚スイッチ

データシート

仕様

タイプ 説明
選択する
スイッチタイプ 触感
回路 SPST
PCBからのアクチュエータの高さ（mm） 7.3
アクチュエータ移動量（mm） 0.25
操作力(gf) 260 ± 50
定格電圧 (VDC) 12
電流定格(mA) 50
接触抵抗（mΩ） 100
絶縁抵抗（mΩ@100Vdc） 100
耐電圧（1分間のVAC） 250
マウント スルーホール
ライフサイクル 60000
終端 PCピン
方向 ライトアングル
イルミネーション なし
イルミネーションの色 なし
動作温度（°C） -30 ～ 80
IP定格 IP定格なし
シリーズ TS13
