HSB26-343408

HSB26-343408

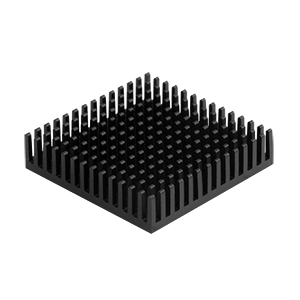

33.5 x 33.5mm, BGAヒートシンク, アルミ製, PCB

データシート

仕様

タイプ 説明
選択する
パッケージ冷却済 該当なし
マウント PCB
ソルダーピンの向き ピンなし
自然空冷時の熱抵抗 ＠75°C ΔT（°C/W） 15.19
自然空冷時の熱抵抗 ＠1W（°C/W） 17.9
強制空冷時の熱抵抗 ＠1W、200LFM（°C/W） 5.3
強制空冷時の熱抵抗 ＠1W、400LFM（°C/W） 3.2
自然空冷時の消費電力 ＠75°C ΔT（W） 4.94
材料 AL6063-T5
材質仕上げ 黒色アルマイト
外形寸法 LxWxH （mm） 33.5 x 33.5 x 8
外形寸法LxWxH（インチ） 1.32 x 1.32 x 0.32
