HSB38-707025P
HSB38-707025P
HSB38-707025Pの別の画像

HSB38-707025P

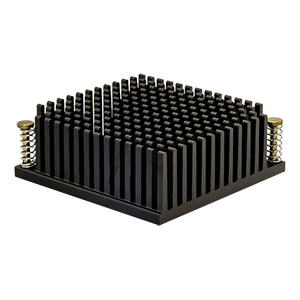

69.7 x 69.7mm, BGAヒートシンク, アルミ製, PCB, プッシュピン

データシート

仕様

タイプ 説明
選択する
パッケージ冷却済 該当なし
マウント PCB
自然空冷時の熱抵抗 ＠75°C ΔT（°C/W） 3.45
自然空冷時の熱抵抗 ＠1W（°C/W） 4.2
強制空冷時の熱抵抗 ＠1W、200LFM（°C/W） 1.2
強制空冷時の熱抵抗 ＠1W、400LFM（°C/W） 0.8
自然空冷時の消費電力 ＠75°C ΔT（W） 21.74
材料 AL6063-T5
材質仕上げ 黒色アルマイト
外形寸法 LxWxH （mm） 69.7 x 69.7 x 25
外形寸法LxWxH（インチ） 2.74 x 2.74 x 0.984
サーマルパッド なし
