HSB03-121218
HSB03-121218
HSB03-121218の別の画像

HSB03-121218

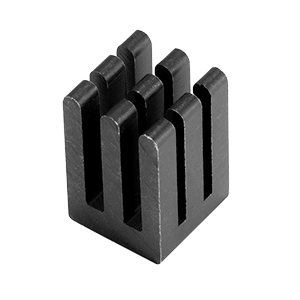

12 x 12mm, BGAヒートシンク, アルミ製, PCB

データシート

仕様

タイプ 説明
選択する
パッケージ冷却済 該当なし
マウント 接着剤
ソルダーピンの向き ピンなし
自然空冷時の熱抵抗 ＠1W（°C/W） 29.4
自然空冷時の熱抵抗 ＠75°C ΔT（°C/W） 25.86
強制空冷時の熱抵抗 ＠1W、200LFM（°C/W） 8.9
自然空冷時の消費電力 ＠75°C ΔT（W） 2.9
強制空冷時の熱抵抗 ＠1W、400LFM（°C/W） 6.4
材料 AL6063-T5
材質仕上げ 黒色アルマイト
外形寸法 LxWxH （mm） 12 x 12 x 18
外形寸法LxWxH（インチ） 0.47 x 0.47 x 0.71
