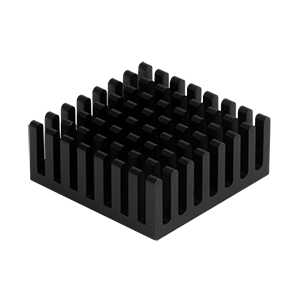

仕様
Rth=熱抵抗(Thermal Resistance)、PD=ワット損(Power Dissipation)
| タイプ | 説明 | |
|---|---|---|
| パッケージ冷却済 | 該当なし |
|
| マウント | PCB |
|
| ソルダーピンの向き | ピンなし |
|
| 自然空冷時の熱抵抗 ＠75°C ΔT（°C/W） | 18.1 |
|
| 自然空冷時の熱抵抗 ＠1W（°C/W） | 21.3 |
|
| 強制空冷時の熱抵抗 ＠1W、200LFM（°C/W） | 6.5 |
|
| 強制空冷時の熱抵抗 ＠1W、400LFM（°C/W） | 4 |
|
| 自然空冷時の消費電力 ＠75°C ΔT（W） | 4.14 |
|
| 材料 | AL6063-T5 |
|
| 材質仕上げ | 黒色アルマイト |
|
| 外形寸法 LxWxH （mm） | 25 x 25 x 10 |
|
| 外形寸法LxWxH（インチ） | 0.98 x 0.98 x 0.39 |
|
